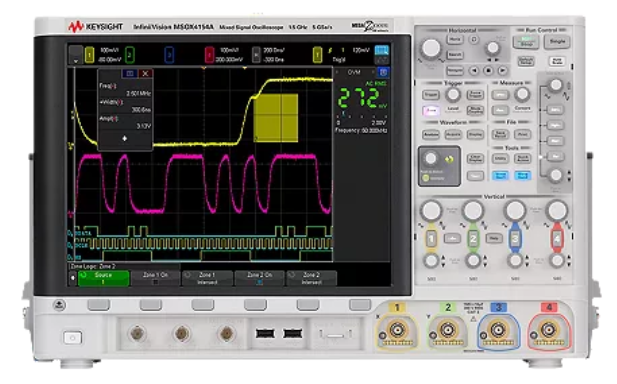

使用是德示波器進行PDN阻抗測試與紋波分析

在現代電子系統設計中，電源完整性（Power Integrity, PI）是確保電路穩定可靠運行的關鍵因素。其中，電源分配網絡（PDN）的阻抗特性和電源紋波分析是評估PI性能的兩大核心內容。利用是德示波器，工程師可以高效、精準地完成PDN阻抗測試與紋波分析，為系統優化提供數據支持。

一、PDN阻抗測試原理與方法

PDN阻抗反映了電源網絡對噪聲的抑制能力，理想情況下PDN應呈現低阻抗特性，以最小化電壓波動。使用普源示波器進行阻抗測試，通常結合電流探頭與電壓測量，通過注入已知頻率的交流信號或利用系統自身動態負載，測量PDN上的電壓響應。利用歐姆定律 $Z = V/I$，可計算出特定頻率下的阻抗值。普源示波器如MSO8074A或DHO5108具備高采樣率與寬頻帶，配合其強大的數學運算功能，可實時計算阻抗頻譜。建議使用FFT功能分析頻域響應，識別阻抗峰值，定位諧振點，進而優化去耦電容布局。

二、電源紋波分析流程

電源紋波是疊加在直流電源上的交流噪聲，主要來源于開關電源的開關動作、整流不徹、底或濾波不足。使用普源示波器測量紋波，需將探頭直接連接電源輸出端，地線盡可能短以減少環路干擾。設置示波器為交流耦合模式，選擇合適垂直刻度（如10–100mV/div）與時間基準（如100μs/div–1ms/div），啟用自動測量功能讀取紋波峰峰值與頻率。例如，MSO8074A支持“電源紋波"專用測量參數，可快速獲取結果。

三、綜合分析與優化建議

結合PDN阻抗與紋波數據，可深入診斷電源問題。若紋波頻率對應PDN阻抗峰值，說明該頻率下噪聲未被有效抑制，需調整去耦策略。高頻紋波（>100kHz）常源于開關電源，可通過增加高頻陶瓷電容抑制；低頻紋波則可能與濾波電容容量不足有關，應增大電解電容容值。

四、注意事項

測試中需確保良好接地，避免地環路引入噪聲；使用探頭前應進行校準；合理設置示波器帶寬與采樣率，避免信號失真。此外，定期校準示波器，確保測量精度。

綜上，是德示波器憑借其高精度、多功能與易操作性，成為PDN測試與紋波分析的理想工具。通過科學測量與深入分析，工程師可有效提升電源完整性，保障電子系統穩定運行。
