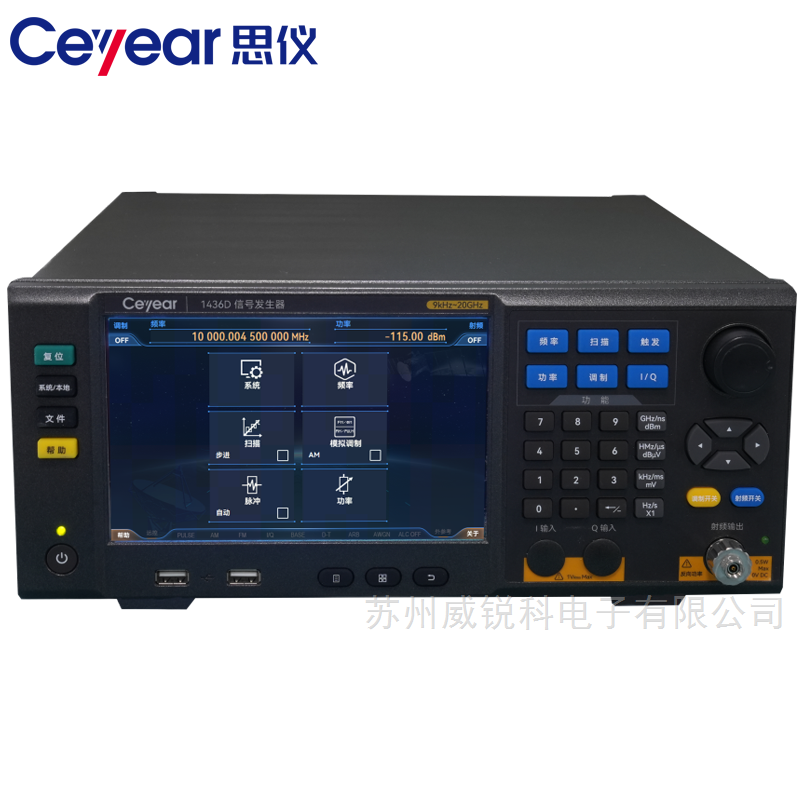

思儀信號發生器1436系列

思儀信號發生器1436系列基于創新的技術實現了性能、經濟性和體積重量的平衡設計。具有優良的頻譜純度，單邊帶相位噪聲1GHz 載波@10kHz 頻偏達到-136dBc/Hz，10GHz 載波@10kHz 頻偏達到-120dBc/Hz；具有高功率輸出和大動態范圍，輸出功率可達20dBm@20GHz，動態范圍大于150dB；可實現快速頻率切換，頻率切換時間1ms，縮短測試時間提高測試效率，滿足海量數據測試需求；具有性能優異的模擬調制、脈沖調制功能。采用優秀的頻率合成和射頻通道信號處理技術，獲得高性能的同時降低了成本。具有7 寸高靈敏度觸摸LED 屏，同時支持觸摸屏、面板按鍵、旋轉按鈕、外接鼠標鍵盤等多種操作方式，操作體驗全面升級。3U 便攜式機箱結構，體積小重量輕，便于攜帶。1436 系列信號發生器既可以滿足研發階段對性能測試的需求，也可以滿足生產階段對高效率測試的需求。

思儀信號發生器1436系列產品特點：

? 寬頻率覆蓋

? 高輸出功率

? 優良的單邊帶相位噪聲

? 快速頻率切換

? 高性能脈沖調制

? 內置多功能函數發生器

? 體積小重量輕

? 高靈敏度LED 觸屏

產品優勢：

寬頻率覆蓋

1436A/B/C/D/F 信號發生器的頻率范圍為250kHz～3GHz/6GHz/12GHz/20GHz/40GHz，系列化低頻率均低至250kHz，高頻率高達40GHz，可滿足寬頻段測試需求。

高輸出功率

通過選配H08 大功率輸出選件，1436A/B/C/D 全頻段功率實測值均在20dBm 以上；1436F 全頻段功率實測值在17dBm 以上，30GHz~40GHz 頻段內功率實測值在20dBm 以上。在需要大功率激勵信號的測試場合，使用1436 無需外接放大器，即可得到所需測試信號。

優良的單邊帶相位噪聲

1436 系列信號發生器提供兩檔相位噪聲供用戶選擇， 標配單邊帶相位噪聲實測-101dBc/Hz（10GHz@10kHz），選用低相位噪聲選件，單邊帶相位噪聲低至-120dBc/Hz（10GHz@10kHz）。用戶可根據實際需求選擇相位噪聲檔，實現較高性價比。

快速頻率切換

1436 可在全頻段內實現快速頻率切換，實測頻率切換時間0.67ms，可滿足高速測試需求。

高性能脈沖調制

脈沖開關比大于80dB，上升下降時間小于10ns，選用窄脈沖選件H04，最小脈寬20ns，脈寬范圍20ns～42s-10ns，步進10ns，支持門控、外部等多種觸發方式。

內置多功能函數發生器

多功能函數發生器由7 個波形發生器組成，用于產生AM/FM/ΦM 的調制信號和低頻輸出信號。2 個波形發生器可以通過內部相加生成雙音調制信號，用于AM/FM/ΦM。這7 個波形發生器中包含有2 個標準函數發生器、1 個雙函數發生器、1 個掃描函數發生器、2 個噪聲發生器和1 個直流發生器，直流發生器產生直流電平，僅能用于低頻輸出，波形發生器正弦波頻率范圍0.1Hz～10MHz，三角波、方波、鋸齒波、脈沖的頻率范圍0.1Hz 至1MHz，頻率分辨率0.1Hz。

體積小重量輕

采用3U 高便攜式機箱設計，重量和體積相比臺式儀器大大減小，全系列最重機型10.9kg，最輕機型

7.4kg。

高靈敏度LED 觸屏

7 寸寬LED 顯示器，800×480 像素分辨率，清晰地展現儀器狀態信息，電容屏配合量身定制的窗口界

面，觸控靈敏準確。除了觸屏，還可以通過面板按鍵、帶回車功能的旋轉按鈕、USB 接口外接鍵盤鼠標等

方式對儀器進行操作，方便快捷任您選擇。

思儀授權代理商：蘇州威銳科電子有限公司

我們的優勢：思儀、是德、泰克、日置、固緯、普源、海思、安柏、艾德克斯、同惠、艾諾等

訂貨信息：

1436A 信號發生器250kHz～3GHz

1436B 信號發生器250kHz～6GHz

1436C 信號發生器250kHz～12GHz

1436D 信號發生器250kHz～20GHz

1436F 信號發生器250kHz～40GHz

選件：

1436-H01             115dB 程控步進衰減器             用于擴展輸出功率動態范圍。

1436-H02             模擬調制            增加模擬調制功能，包括AM,FM,ΦM,低頻輸出。

1436-H03             脈沖調制            增加脈沖調制功能，最小脈寬100ns。

1436-H04             窄脈沖調制            增加脈沖調制功能，最小脈寬20ns，無需額外選配H03 選件。

1436-H05             多功能函數發生器            增加更加豐富的模擬調制信號格式。

(注：H05 選件在選配H02 模擬調制選件后才可選配)

1436-H06             低相位噪聲            優化單邊帶相位噪聲，10GHz@10kHz：-120dBc/Hz。

1436-H08             大功率輸出            提高輸出功率。

1436-H10             高穩時基選件            內部時基老化率。

1436A-JL             計量服務            計量校準服務，提供計量報告，適用于1436A。

1436B-JL             計量服務            計量校準服務，提供計量報告，適用于1436B。

1436C-JL             計量服務            計量校準服務，提供計量報告，適用于1436C。

1436D-JL             計量服務            計量校準服務，提供計量報告，適用于1436D。

1436F-JL             計量服務             計量校準服務，提供計量報告，適用于1436F。

1436A-EWT1             保修期以外延長保修1 年                保修期以外延長保修1 年，2 年延?？蛇x2 項，以此類推，服務不含校準，僅含單程貨品運費，適用于1436A。

1436B-EWT1             保修期以外延長保修1 年            保修期以外延長保修1 年，2 年延?？蛇x2 項，以此類推，服務不含校準，僅含單程貨品運費，適用于1436B。

1436C-EWT1             保修期以外延長保修1 年            保修期以外延長保修1 年，2 年延?？蛇x2 項，以此類推，服務不含校準，僅含單程貨品運費，適用于1436C。

1436D-EWT1             保修期以外延長保修1 年            保修期以外延長保修1 年，2 年延?？蛇x2 項，以此類推，服務不含校準，僅含單程貨品運費，適用于1436D。

1436F-EWT1             保修期以外延長保修1 年            保修期以外延長保修1 年，2 年延保可選2 項，以此類推，服務不含校準，僅含單程貨品運費，適用于1436F。

1436-H91             射頻輸出N 型連接器            射頻輸出使用N 型連接器，適用于1436D。

1436-H92             射頻輸出移到后面板            后面板射頻輸出。

1436-H93             便攜式把手             3U 把手。

22 1436-H94             機架安裝套件            上機柜用的安裝套件。

1436-H95             鋁合金運輸箱            高強度輕便鋁合金運輸箱，帶提把和萬向滾輪，方便運輸。

1436-H98             英文套件            英文面板、英文說明書、英文操作界面和英文操作系統。
